とーとくサイズ異形菅　偏平楕円菅

y1
表面肌：Pは酸洗、Bは黒皮です。
■：常時在庫又はロールチャンスの多いサイズです。

寸法mm 単位質量 表面肌
A×B t R kg/m
240×100 8.0 50.0 36.0 Ｂ
222×82 8.0 41.0 32.7 Ｂ
220×65 4.5 32.5 17.8 Ｂ
200×100 6.0 50.0 23.6 Ｂ
4.5 50.0 17.8 Ｂ
180×60 3.5 30.0 11.8 Ｂ
150×50 4.5 25.0 12.2 Ｂ
3.5 25.0 9.56 Ｂ
2.3 25.0 6.35 Ｂ
130×50 3.2 25.0 7.76 Ｂ
110×50 5.5 25.0 11.3 Ｂ
3.2 25.0 6.78 Ｂ
2.3 25.0 4.92 Ｂ
2.0 25.0 4.30 P
1.6 25.0 3.45 P
110×15 2.0 7.50 3.66 P
100×30 2.3 15.0 4.20 Ｂ
2.0 15.0 3.66 P
1.6 15.0 2.95 P
98×38 2.3 19.0 4.20 Ｂ
2.0 19.0 3.66 P
1.6 19.0 2.95 P
90×50 3.2 25.0 5.77 Ｂ
2.0 25.0 3.66 P
1.6 25.0 2.95 P
90×15 2.0 7.5 3.03 P
89×49 6.0 24.5 10.4 Ｂ
5.2 24.5 9.12 Ｂ
2.3 24.5 4.20 Ｂ
85×25 2.0 12.5 3.00 P
1.6 12.5 2.44 P
80×25 2.0 12.5 2.89 P
1.6 12.5 2.32 P
76×36 3.2 18.0 4.76 Ｂ
3.0 18.0 4.48 Ｂ
2.3 18.0 3.47 Ｂ
72×12 1.6 6.0 1.94 P
1.2 6.0 1.47 P
60×30 2.3 15.0 2.75 Ｂ
2.0 15.0 2.41 P
58×30 2.3 15.0 2.63 Ｂ
1.6 15.0 1.85 P
55×25 2.0 12.5 2.12 P
55×20 3.5 10.0 3.38 Ｂ
2.3 10.0 2.29 Ｂ
2.0 10.0 2.01 P
1.6 10.0 1.62 P
54 × 28 1.6 14.0 1.71 P
1.2 14.0 1.3 P
50 × 30 1.6 15.0 1.71 P
48.5 × 27.5 1.6 13.7 1.57 P
48 × 20 3.2 10.0 2.75 Ｂ
2.3 10.0 2.03 Ｂ
1.6 10.0 1.44 P
1.2 10.0 1.09 P
46 × 20 1.6 10.0 1.44 P
1.2 10.0 1.09 P
42.5 × 15 2.3 7.5 1.83 B
1.6 7.5 1.28 P
40 × 20 2.0 10.0 1.58 P
1.6 10.0 1.28 P
1.2 10.0 0.971 P
40 × 15 2.8 7.5 2.00 Ｂ
1.6 7.5 1.19 P
1.2 7.5 0.906 P
39 × 18 1.6 9.0 1.19 P
37 × 14 1.6 7.0 1.07 P
1.2 7.0 0.811 P
30 × 15 1.6 7.5 0.939 P
1.2 7.5 0.716 P
25 × 12 1.6 6.0 0.765 P
1.2 6.0 0.586 P
23 × 12 1.6 6.0 0.69 P
1.2 6.0 0.53 P
20 × 8 1.6 4.0 0.564 P
1.2 4.0 0.435 P

106

東洋特殊鋼業は『特殊角形鋼管』『異形管』の専業メー カーです！

「新製品モデルを開発したいが、新規形状部材の調達が困難。」 「少量しか必要でなく、どのメーカーに頼んでも対応してくれない。」「品切れで時間が掛かり、納期に間に合わない。」… こういったことでお悩みなら、お気軽に御相談下さい！



y2

寸法 mm 単位質量 表面肌
A × B t LR SR kg/m
220 × 100 6 170 20 23.6 Ｂ
5 170 20 19.8 Ｂ
4.5 170 20 17.8 Ｂ
200 × 120 4.5 180 24 17.8 Ｂ
180 × 90 4.5 141 25 15 Ｂ
3.5 141 25 11.8 Ｂ
150 × 70 3.5 132 21 9.56 Ｂ
120 × 50 3.2 111 13 6.78 Ｂ
2.8 121 15 5.96 Ｂ
95 × 50 2.3 67 12 4.2 Ｂ
2 71 14.5 3.66 P
76 × 40 3.2 59 12 4.52 Ｂ
2.3 59 12 3.3 Ｂ
1.6 67.4 14.5 2.32 P
72 × 22 2.3 93 5.5 2.75 Ｂ
1.6 93 5.5 1.94 P
1.2 93 5.5 1.47 P
60 × 30 2.3 42 6 2.42 Ｂ
1.6 42 6 1.71 P
50 × 20 2 57 6.5 1.78 P
1.6 57 6.5 1.44 P
1.2 57 6.5 1.09 P
40 × 20 2.3 30 5 1.19 Ｂ
2.0 30.0 5.0 1.47 P
1.6 30.0 5.0 1.19 P
1.2 30.0 5.0 0.906 P
40 × 10 1.6 80.0 3.0 1.07 P
1.2 80.0 3.0 0.811 P
28 × 16 1.6 20.0 5.0 0.813 P
22 × 15 1.6 15.0 6.0 0.690 P

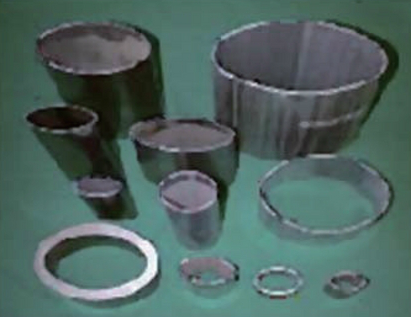

107東洋特殊鋼業の企業体制は『量を求めず、質で売る』 です。

「新製品の開発をしたい」「小ロットが必要だが、どのメーカー に頼んでも対応してくれない」「部材の手配が間に合わない」 などでお困りではありませんか。 弊社はお客様が必要とされているものを必要な分だけ製造します。 こうすることでお客様のロスを削減、コストダウンのお手伝 いをさせて頂いております。お気軽にご相談下さい。

y3

寸法 mm 単位質量 表面肌
A × B t R kg/m
200 × 100 4.5 100 17.8 Ｂ
89 × 44.5 4.5 45 7.6 Ｂ
80 × 40 2.0 40 3.03 P
1.6 40 2.44 P
62 × 11 1.6 75 1.62 P
60 × 36 1.6 30 1.94 P
60 × 30 1.6 30 1.85 P
50 × 25 2.0 25 1.78 P
1.6 25 1.44 P
40 × 20 1.6 20 1.19 P
1.2 20 0.906 P
33 × 18 2.3 18 1.41 P
1.6 18 1.01 P
1.2 18 0.811 P
30 × 15 2.3 15 1.31 P
1.6 15 0.939 P

y7

寸法 mm 単位質量 表面肌
A × B t R H kg/m
200 × 100 4.5 212.0 74.0 19.2 B
150 × 90 4.5 109.0 60.0 15.0 B
3.5 109.0 60.0 11.8 B
120 × 70 3.5 127.0 55.0 9.56 B
2.3 127.0 55.0 6.35 B
100 × 50 3.2 130.0 40.0 6.78 B
80 × 45 2.3 85.0 35.0 4.20 B
2.0 85.0 35.0 3.66 P
60 × 36 1.6 78.0 30.0 2.32 P
60 × 30 2.3 78.0 24.0 2.75 B
50 ×50 2.6 25.0 25.0 3.49 P
21 × 21 1.2 10.5 10.5 0.716 P

y8

寸法 mm 単位質量 表面肌
A × B t R H kg/m
60 × 95 4.2 30.0 65.0 8.79 B
3.2 30.0 65.0 6.78 B
60 × 70 2.0 30.0 40.0 3.66 P
50 × 60 2.0 25.0 35.0 3.03 P
25 × 75 1.6 15.0 68.0 2.44 P
25 × 59 1.6 12.5 46.5 1.94 P
1.2 12.5 46.5 1.48 P
25 × 49 2.3 12.5 36.5 2.29 B
1.6 12.5 36.5 1.62 P
20 × 30 1.2 10.0 20.0 0.811 P
15 × 32 1.6 7.5 26.5 1.07 P
14 × 33 1.2 7.5 26.5 0.811 P

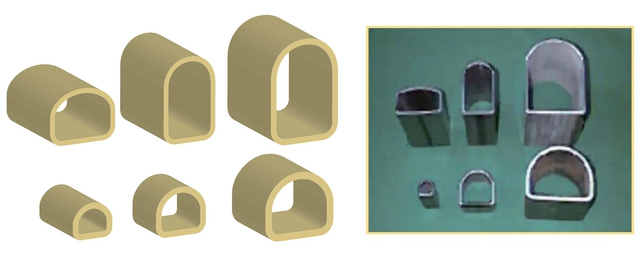

110y9

寸法 mm 単位質量 表面肌
A × B × C t kg/m
150 × 80 × 60 3.5 11.8 B
95 × 35 × 25 2.0 3.66 P
75 × 30 × 20 2.3 3.47 B
1.6 2.44 P
68 × 78 × 58 3.2 6.78 B
29× 45 × 34 2.3 2.29 B
20 × 50 × 27 1.2 1.23 P

y10

寸法 mm 単位質量 表面肌
A × B × C t kg/m
175 × 50 × 40 3.5 11.8 B
150 × 80 × 60 3.5 11.8 B
130 × 60 × 40 3.5 9.56 B
70 × 60 × 50 1.8 3.31 B

東洋特殊鋼業だから実現できる多品種多サイズ多用途展開

独自の技術・設備、特徴ある製品づくりで多品種小ロット高品質を実現。

広がる用途―東洋特殊鋼業の角鋼管と異形管

とーとくサイズは様々な分野で機械装置や構造物の部材として採用されています。

形状・寸法・精度・鋼種によって使用方法には無限の可能性！

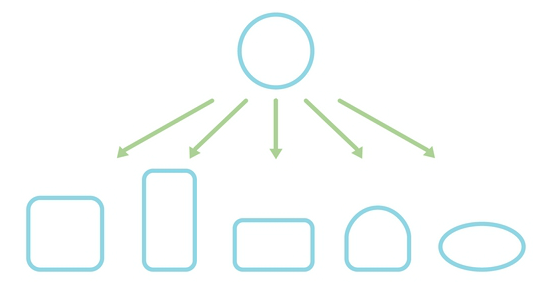

１種類の径の素材（円管）から多サイズへの展開が可能です。 同じ材料径でも成形する形状によって断面性能が変わります。 技術の改善により小ロット対応も可能です。一本からの注文も承ります。お気軽にご相談下さい。109



y11

寸法 mm 単位質量 表面肌
A × B t R kg/m
290 × 290 12.7 48 95.8 Ｂ
10.3 38.5 78.3 Ｂ
9.3 35.0 70.9 Ｂ
7.9 29.5 60.5 Ｂ
6.0 22.0 46.2 Ｂ
241 × 241 10.3 37.0 65.3 Ｂ
9.3 32.5 59.2 Ｂ
7.9 26.5 50.6 Ｂ
6.6 21.0 42.4 Ｂ
6.2 19.5 39.9 Ｂ
221 × 221 9.5 37.5 55.1 Ｂ
7.9 31.0 46.1 Ｂ
6.2 23.5 36.4 Ｂ
195 × 195 9.3 34.5 47.5 Ｂ
7.9 28.5 40.6 Ｂ
6.0 20.5 31.1 Ｂ
4.5 14.0 23.5 Ｂ
173 × 173 5.3 23.5 24.2 Ｂ
4.5 20.5 20.7 Ｂ
161 × 161 6.0 25.0 25.4 Ｂ
4.5 18.5 19.2 Ｂ
150 × 150 5.5 20.5 21.7 Ｂ
4.5 17.0 17.8 Ｂ
3.7 14.5 14.7 Ｂ
138 × 138 5.8 19.5 21.0 Ｂ
4.5 15.0 16.4 Ｂ
3.5 11.5 12.9 Ｂ
127 × 127 6.0 22.0 19.8 Ｂ
4.5 17.0 15.0 Ｂ
3.5 13.5 11.8 Ｂ
115 × 115 3.5 11.5 10.7 Ｂ
104 × 104 4.5 17.5 12.2 Ｂ
3.5 14.5 9.56 Ｂ
2.3 10.5 6.35 Ｂ
92 × 92 4.2 15.5 10.1 Ｂ
3.2 10 7.76 Ｂ
2.3 7.0 5.63 Ｂ
81 × 81 4.2 15.5 8.79 Ｂ
3.2 12.0 6.78 Ｂ
2.3 9.0 4.92 Ｂ
70 × 70 4.2 15.5 7.47 Ｂ
3.2 12.0 5.77 Ｂ
2.3 11.5 4.20 Ｂ



寸法 mm 単位質量 表面肌
A × B t R kg/m
55 × 55 3.2 11.0 4.52 B
2.3 8.0 3/30 B
47 × 47 3.2 12.5 2.76 B
2.3 10.0 2.75 B
41 × 41 2.0 7.5 2.12 P
1.6 6.5 1.71 P
1.2 5.0 1.30 P
39 × 39 3.2 7.0 3.30 B
2.3 3.5 2.42 B
34 × 34 3.2 7.0 3.12 B
32 × 32 3.2 7.0 2.75 P
2.3 3.0 2.03 P
1.6 2.5 1.44 P
30 × 30 2.3 3.0 1.80 P
1.6 2.5 1.19 P
1.2 2.0 0.906 P
28.5 × 28.5 2.3 3.5 1.67 P
1.6 2.5 1.19 P

y12

寸法 mm 単位質量 表面肌
A × B t R kg/m
130 × 130 4.5 18.0 15.0 B
72 × 72 4.2 19.0 7.47 B
3.2 15.0 5.77 B
2.3 13.0 4.20 B
1.6 8.0 2.95 P

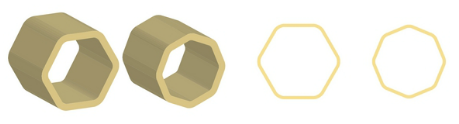

120

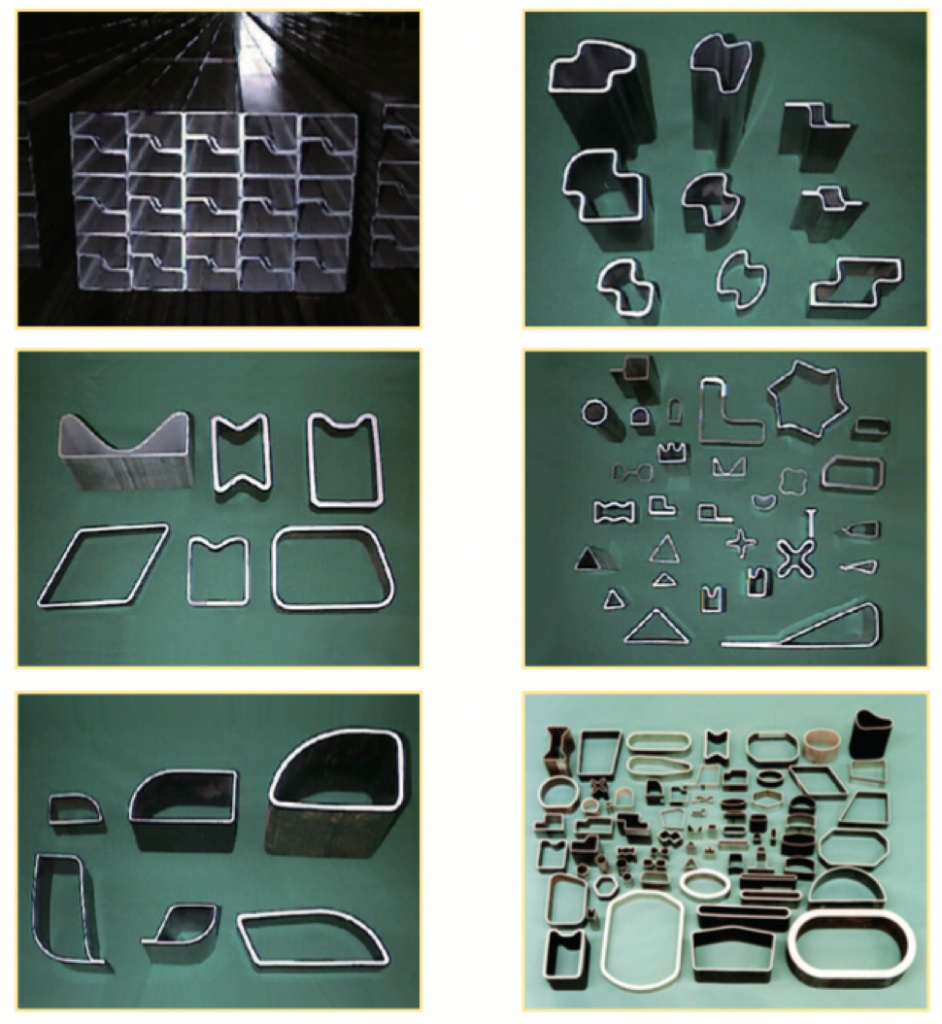

とーとくサイズの異形管は、実績が 300 サイズを超えました。 厚肉から薄肉、大径から小径まで使用目的に合わせた異形管の製造をしています。 ロール成形は長尺製品の成形にも適しており、必要な長さに切断することで、トータ ルコストを抑えることができます。

都祁工場では最長 13m の異形管の製造実績があります。

▼▼▼ 異形管の問合せ項目 ▼▼▼
断面寸法(重要寸法、変更可寸法)・鋼種・用途・長さ・使用量

p38image■異形管の製作日数は、素材(円管)の納期にプラス 2カ月以内で対応しています。
■素材(円管)の納期で異形管の製作日数は変わります。 詳しくは、お問い合わせください。
