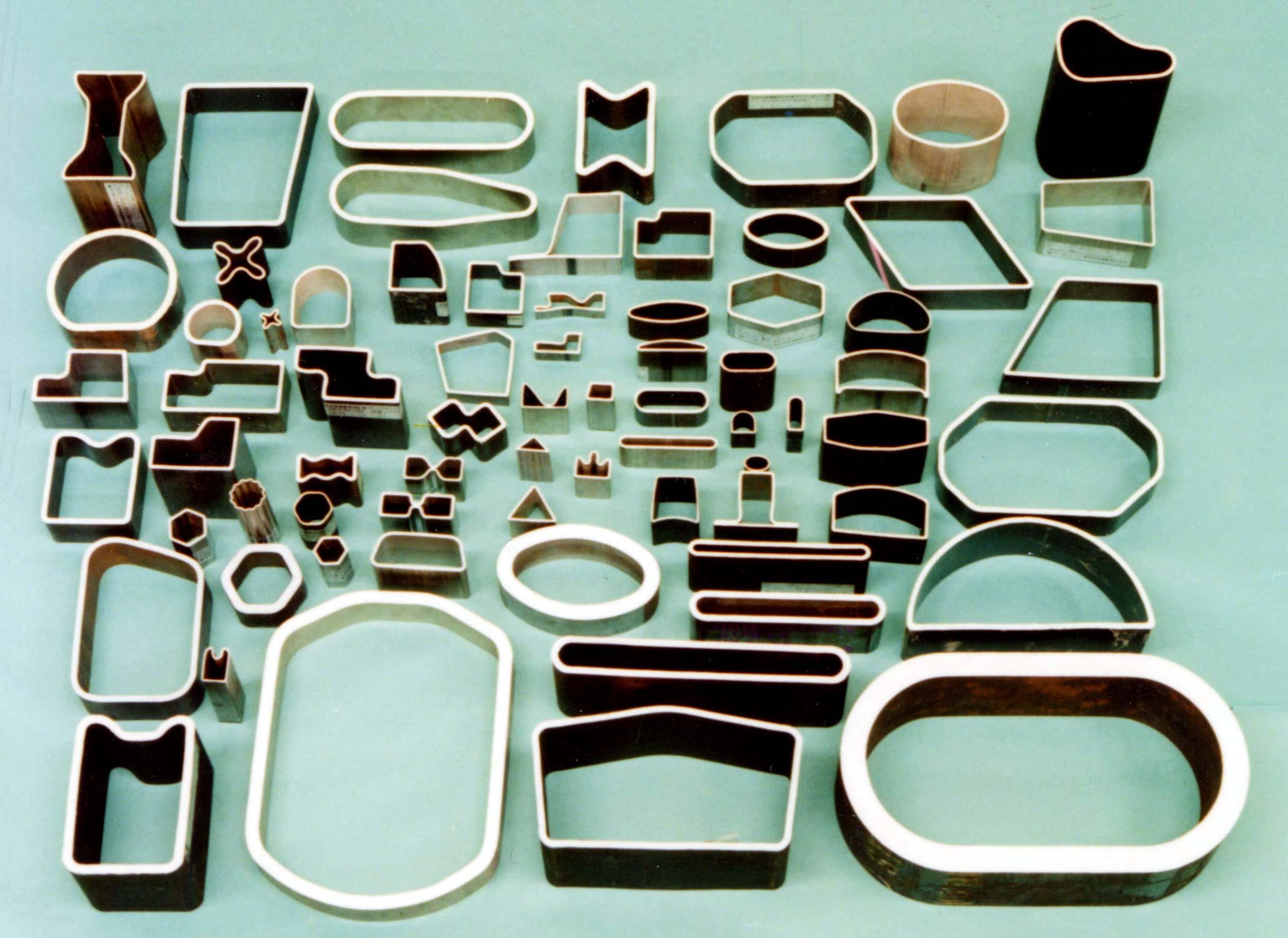

異形管

角鋼管と同様、各種鋼管を素材として冷間ロール成形加工で仕上げます。
ikei


楕円・偏平楕円シリーズ

● 楕円
y2
★は在庫またはロールチャンスがあるサイズです。

寸法 単位質重
kg/m		 長さ
mm
A×Ｂ t LR SR
22×15 1.2 15.0 6.0 0.530 5,500
★1.6 15.0 6.0 0.690 5,500
28×16 1.6 20.0 5.0 0.813 5,500
40×10 1.2 80.0 3.0 0.811 5,500
1.6 80.0 3.0 1.07 5,500
40×20 1.2 30.0 5.0 0.906 5,500
★1.6 30.0 5.0 1.19 5,500
2.0 30.0 5.0 1.47 5,500
2.3 30.0 5.0 1.67 5,500
50×20 1.2 62.5 7.0 1.09 5,500
1.6 62.5 7.0 1.44 5,500
2.0 62.5 7.0 1.78 5,500
60×30 ★1.6 42.0 6.0 1.71 5,500
2.3 42.0 6.0 2.42 5,500
72×22 1.2 100.0 6.5 1.47 5,500
★1.6 100.0 6.5 1.94 5,500
2.3 100.0 6.5 2.75 5,500
76×40 ★1.6 59.0 12.0 2.32 5,500
2.3 59.0 12.0 3.30 5,500
★3.2 59.0 12.0 4.52 5,500


寸法 単位質重
kg/m		 長さ
mm
A×Ｂ t LR SR
95×50 ★2.0 70.0 13.0 3.66 6,000
★2.3 70.0 13.0 4.20 6,000
120×50 2.8 107.0 12.5 5.96 6,000
★3.2 107.0 12.5 6.78 6,000
150×70 ★3.5 132.0 21.0 9.56 6,000
180×90 ★3.5 141.0 25.0 11.8 6,000
4.5 141.0 25.0 15.0 6,000
200×120 4.5 153.0 45.0 17.8 6,000
220×100 ★4.5 170.0 20.0 17.8 6,000
5.0 170.0 20.0 19.8 6,000
6.0 170.0 20.0 23.6 6,000

● 偏平楕円
y1
★は在庫またはロールチャンスがあるサイズです。

寸法 単位質重
kg/m		 長さ
mm
A×Ｂ t R
20×8 ★1.2 4.0 0.435 5,500
1.6 4.0 0.564 5,500
23×12 1.2 6.0 0.530 5,500
1.6 6.0 0.690 5,500
25×12 ★1.2 6.0 0.586 5,500
★1.6 6.0 0.765 5,500
30×15 ★1.2 7.5 0.716 5,500
★1.6 7.5 0.939 5,500
37×14 ★1.2 7.0 0.811 5,500
★1.6 7.0 1.07 5,500
39×18 1.6 9.0 1.190 5,500
40×15 1.2 7.5 0.906 5,500
★1.6 7.5 1.19 5,500
2.8 7.5 2.00 5,500
40×20 1.2 10.0 0.971 5,500
★1.6 10.0 1.28 5,500
2.0 10.0 1.58 5,500
42.5×15 1.6 7.5 1.28 5,500
2.3 7.5 1.83 5,500
46×20 1.2 10.0 1.09 5,500
★1.6 10.0 1.44 5,500
48×20 1.2 10.0 1.09 5,500
1.6 10.0 1.44 5,500
2.3 10.0 2.03 5,500
3.2 10.0 2.75 5,500
48.5×27.5 1.6 13.7 1.57 5,500
50×30 1.6 15.0 1.71 5,500
54×28 1.2 14.0 1.30 5,500
★1.6 14.0 1.71 5,500
55×20 ★1.6 10.0 1.62 5,500
2.0 10.0 2.01 5,500
2.3 10.0 2.29 5,500
3.5 10.0 3.38 5,500
55×25 2.0 12.5 2.12 5,500
58×30 1.6 15.0 1.85 5,500
2.3 15.0 2.63 5,500
60×30 2.0 15.0 2.41 5,500
2.3 15.0 2.75 5,500
72×12 1.2 6.0 1.47 5,500
★1.6 6.0 1.94 5,500


寸法 単位質量
kg/m		 長さ
mm
A×Ｂ t R
76×36 2.3 18.0 3.47 6,000
3.0 18.0 4.48 6,000
3.2 18.0 4.76 6,000
80×25 ★1.6 12.5 2.32 5,500
2.0 12.5 2.89 6,000
89×49 2.3 24.5 4.20 6,000
5.2 24.5 9.12 6,000
6.0 24.5 10.4 6,000
90×15 ★2.0 7.5 3.03 6,000
90×50 1.6 25.0 2.95 6,000
★2.0 25.0 3.66 6,000
3.2 25.0 5.77 6,000
98×38 1.6 19.0 2.95 6,000
2.0 19.0 3.66 6,000
2.3 19.0 4.20 6,000
100×30 1.6 15.0 2.95 5,500
2.0 15.0 3.66 6,000
2.3 15.0 4.20 6,000
110×15 2.0 7.5 3.66 6,000
110×50 1.6 25.0 3.45 6,000
2.0 25.0 4.30 6,000
★2.3 25.0 4.92 5,500
★3.2 25.0 6.78 6,000
5.5 25.0 11.3 6,000
130×50 3.2 25.0 7.76 6,000
150×50 2.3 25.0 6.35 6,000
★3.5 25.0 9.56 6,000
4.5 25.0 12.2 6,000
180×60 ★3.5 30.0 11.8 6,000
200×100 4.5 50.0 17.8 6,000
6.0 50.0 23.6 6,000
220×65 4.5 32.5 17.8 6,000
222×82 8.0 41.0 32.7 6,000
240×100 8.0 50.0 36.0 6,000

甲山・甲丸・半円シリーズ

● 甲山
● 甲丸
y7
★は在庫またはロールチャンスがあるサイズです。

Aタイプ
寸法 単位質重
kg/m		 長さ
mm
A×Ｂ t R
21×21 1.2 10.5 0.716 5,500
50×50 2.6 25.0 3.49 5,500
60×30 ★2.3 78.0 2.75 6,000
60×36 ★1.6 78.0 2.32 5,500
80×45 2.3 85.0 4.20 6,000
100×50 ★3.2 130.0 6.78 6,000
120×70 2.3 127.0 6.35 6,000
★3.5 127.0 9.56 6,000
150×90 ★3.5 109.0 11.8 6,000
4.5 109.0 15.0 6,000
200×100 4.5 212.5 19.2 6,000

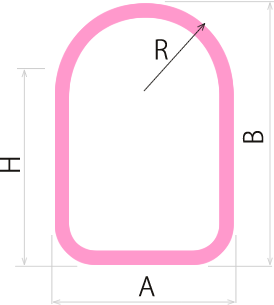

y8
★は在庫またはロールチャンスがあるサイズです。

Bタイプ
寸法 単位質量
kg/m		 長さ
mm
A×Ｂ t R
14×33 1.2 7.5 0.811 6,000
15×32 1.6 7.5 1.07 6,000
20×30 1.2 10.0 0.811 5,000
25×49 1.6 12.5 1.62 4,800
2.3 12.5 2.29 5,000
25×59 1.2 12.5 1.48 4,800
1.6 12.5 1.94 6,000
25×75 1.6 15.0 2.44 6,000
50×60 2.0 25.0 3.03 6,000
60×70 2.0 30.0 3.66 6,000
60×95 3.2 30.0 6.78 6,000
4.2 30.0 8.79 6,000

● 半円
y3
★は在庫またはロールチャンスがあるサイズです。

寸法 単位質重
kg/m		 長さ
mm
A×Ｂ t R
30×15 ★1.6 15.0 0.939 5,500
2.3 15.0 1.31 5,500
33×18 1.2 18.0 0.811 5,500
1.6 18.0 1.01 5,500
★2.3 18.0 1.41 5,500
40×20 1.2 20.0 0.906 5,500
1.6 20.0 1.19 5,500
50×25 1.6 25.0 1.44 5,500
2.0 25.0 1.78 5,500
60×30 ★1.6 30.0 1.85 6,500
2.0 30.0 2.30 5,500
80×40 1.6 40.0 2.44 5,500
★2.0 40.0 3.03 5,500
89×44.5 4.5 45.0 7.60 6,000
200×100 4.5 100.0 17.8 6,000

六角・八角シリーズ

● 六角
y11
★は在庫またはロールチャンスがあるサイズです。

寸法 単位質重
kg/m		 長さ
mm
A×Ｂ t R
30×30 1.6 2.5 1.28 5,500
2.3 3.0 1.80 5,500
32×32 2.3 3.0 2.03 5,500
3.2 7.0 2.75 5,500
39×39 2.3 7.0 2.29 5,500
2.3 3.5 2.42 5,500
★3.2 7.0 3.30 5,500
41×41 2.0 7.5 2.01 5,500
81×81 2.3 9.0 4.92 6,000
★3.2 12.0 6.78 6,000
4.2 15.5 8.79 6,000
92×92 2.3 7.0 5.63 6,000
★3.2 10.0 7.76 6,000
★4.2 15.5 10.1 6,000
104×104 2.3 10.5 6.35 6,000
3.5 14.5 9.56 6,000
4.5 17.5 12.2 6,000
127×127 ★>4.5 17.0 15.0 6,000
150×150 ★4.5 17.0 17.8 5,900


寸法 単位質量
kg/m		 長さ
mm
A×Ｂ t R
173×173 ★4.5 20.5 20.7 6,000
5.3 23.5 24.2 6,000
221×221 ★6.2 23.5 36.4 5,000
★7.9 31.0 46.1 4,800
241×241 ★6.2 19.5 39.9 5,000
★9.3 32.5 59.2 4,800
290×290 6.0 22.0 46.2 6,000
10.3 38.5 78.3 6,000
12.7 48.0 95.8 6,000

● 八角
y12

寸法 単位質重
kg/m		 長さ
mm
A×Ｂ t R
72×72 1.6 8.0 2.95 6,000
2.3 13.0 4.20 6,000
3.2 15.0 5.77 6,000
4.2 17.5 7.47 6,000
130×130 4.5 18.0 15.0 6,000

高欄材シリーズ

● 高欄材

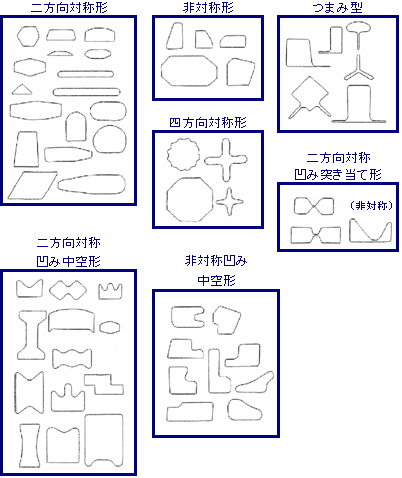

異形管の形状分類

ikei-all
